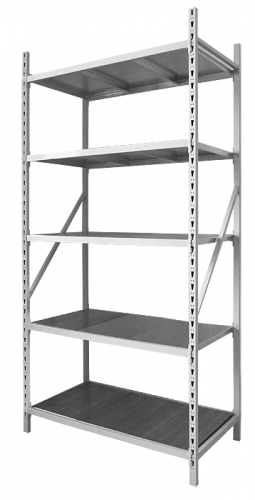

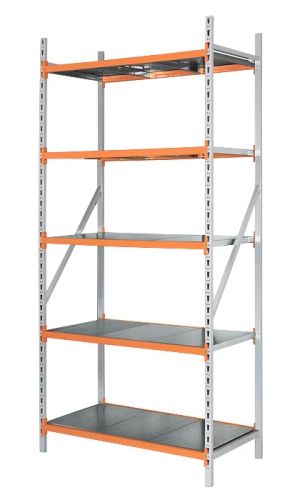

400 кг на ярус

на клиновидно-фиксированных зацепах



• Предназначен для размещения средне-тяжелых грузов.
• Используются для оснащения готовой продукции, сырья, зон для комплектации, хранения полуфабикатов и технологической оснастки.
• Продается элементами и имеет возможность моделирования по количеству ярусов, по глубине и по ширине стеллажа.



Стеллаж предназначен для размещения тяжелых грузов, например - метизов, подшипников, строительных материалов, сварочной проволки, сатехнических изделий, инструментальной оснастки.

Стеллаж изготавливается со следующими размерами:

- высотой - 2000 мм, 2500 мм, 3000 мм, 4000 мм, 4500 мм, 5000 мм, 5500 мм 6000 мм;
- глубиной - 500 мм, 600 мм, 750 мм, 900 мм;
- длиной секции - 900мм, 1200 мм, 1500 мм, 1800 мм, 2100 мм.

Ярус стеллажа комплектуется 2-мя несушими балками (ригелями) и набором металлических полок, либо настилом из фанеры.

Распределенная нагрузка на ярус хранения стеллажа для секции:

L 900 - 300кг;
L 1200- 400 кг;
L 1500- 400 кг;
L 1800- 350 кг;
L 2100- 300 кг.

Суммарная нагрузка на секцию стеллажа - до 3 000 кг.
Компенсация неровностей пола осуществляется набором регулировочных пластин.
Покрытие стеллажа - полимерное (порошковая окраска).



	На складе	На заказ
- Цвет окраски рам (стоек)	синий (RAL 5010)	серый (RAL 7035)
- Несущих балок (ригелей)	серый (RAL 7035)	оранжевый (RAL 2011)
- Настилы (полки)	оцинкованные	серый (RAL 7035)

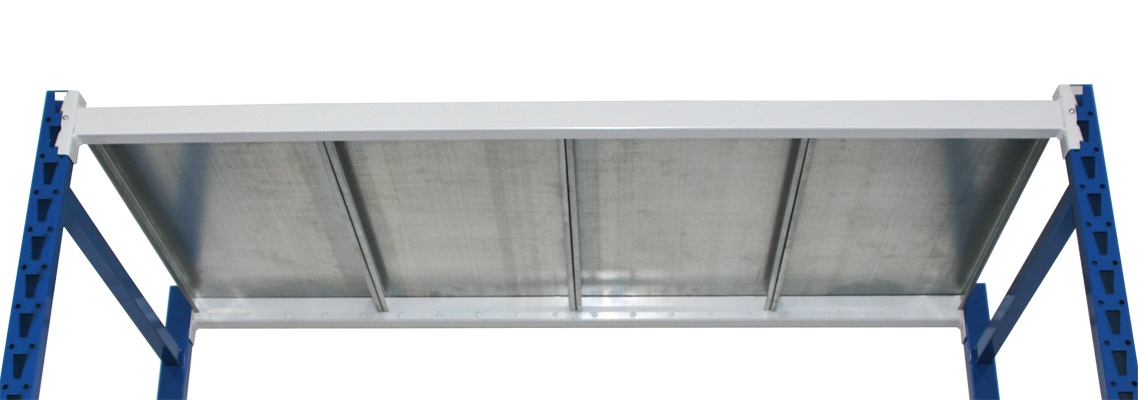

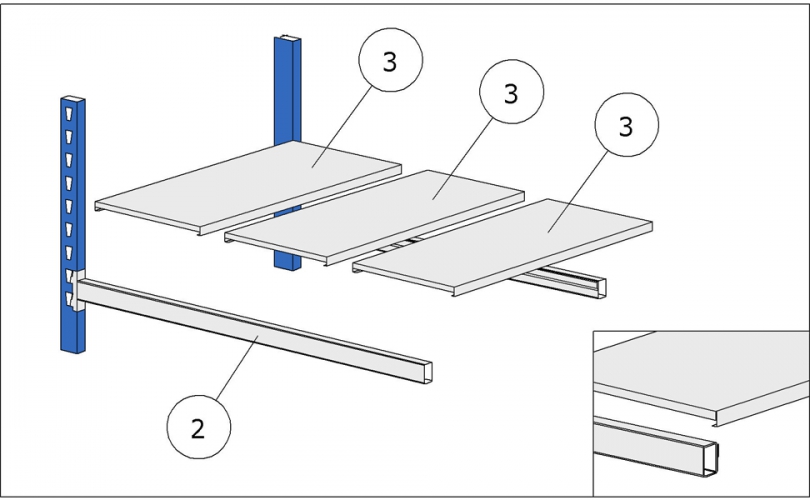

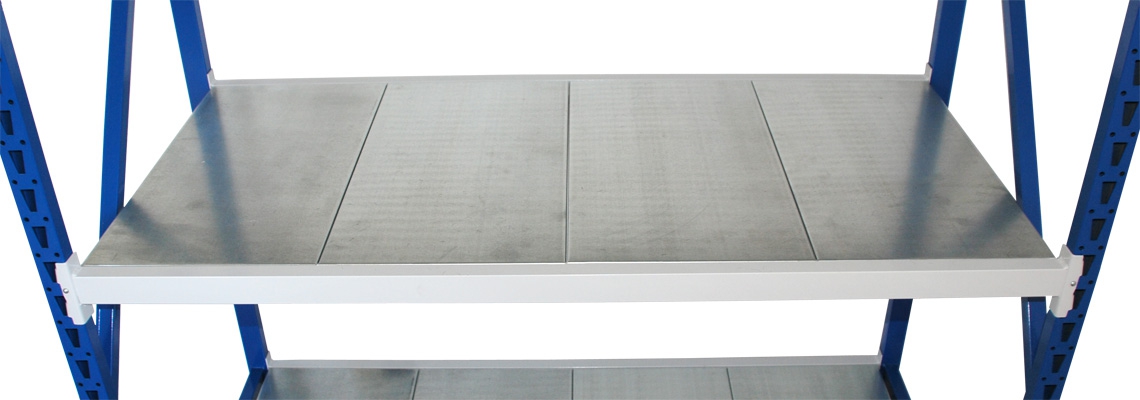

	Наборный металлический настил. Ярус с металлическими настилами формируется 2-мя балками (2) и набором укладываемых на них полок (3). Полки стеллажа вставляются в пазы на балках при этом дополнительно являются стяжками балок, не давая балкам расходиться под нагрузкой.

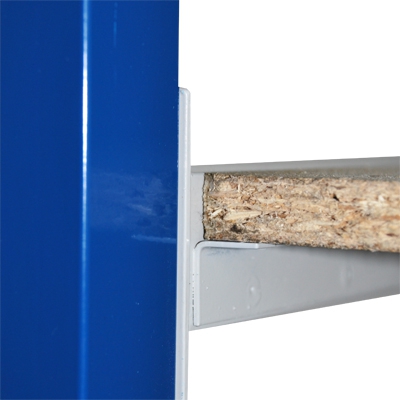

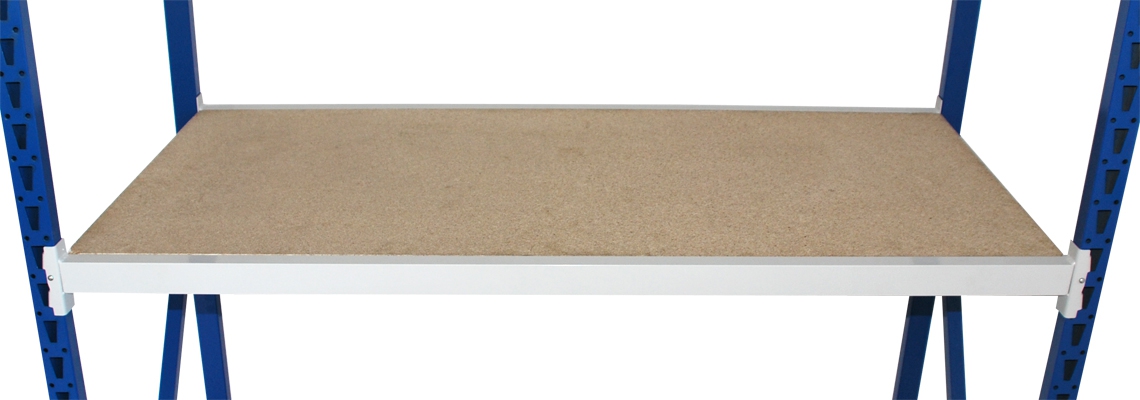

	Настил из фанеры/ДСП.  В качестве неметаллического настила может использоваться ДСП, Фанера/Доски (4). Настил укладывается на балки и фиксируется саморезами.

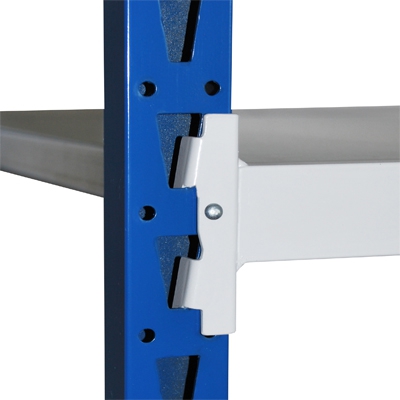

	Клиновидный зацеп. Балки (2) крепятся к стойкам клиновидно-фиксированными зацепами. Такой способ крепления исключает люфты в месте зацепа, тем самым увеличивается жесткость конструкции.

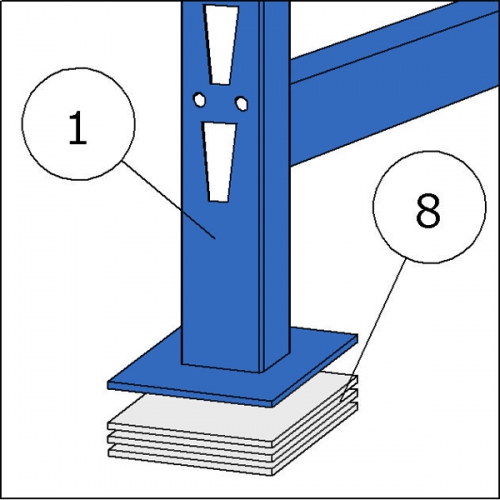

	Регулировка по высоте с помощью пластин. Для компенсации неровностей пола под опору стойки (1) устанавливается регулировочные пластины (8).
	Регулировка по высоте с помощью вывинчивающихся подпятников. Для компенсации неровностей в стойке (1) могут быть предусмотрены вывинчивающиеся подпятники (7).

Основные элементы стеллажа РСТ-400:  1-боковая рама; 2-несущая балка; 3-наборный металлический настил; 4-настил ДСП/ФАНЕРА; 5-опора рамы; 6-фиксатор балки; 7-вывинчивающийся подпятник; 8-регулировочная пластина







Возможные варианта окраски

Цены на стеллажи РСТ-400

Для того чтобы узнать стоимость нужного Вам стеллажа необходимо обратиться к нашим специалистам по телефонам указанным в контактах.

Для расчета нужно знать следующие параметры:

• Высоту стеллажа;

• Длину проема для установки стеллажа;

• Глубину стеллажа;

• Количество уровней хранения или расстояние между полками;









Преимущества стеллажей, производимых нашей компаний.

• Абсолютная жесткость конструкции.

Замкнутый профиль. Каркас стеллажа изготовлен из замкнутого прямоугольного профиля. Такой профиль обладает повышенной прочностью к изгибу и кручению по сравнению с открытым П-образным профилем.

Сварная рама. Сварка рам происходит на заводе в специальных кондукторах. Как следствие - четко заданная геометрия рамы и не требуется сборка на месте.

Клиновидно-фиксированные зацепы. Балки крепятся к рамам при помощи клиновидных зацепов, таким образом осутсвуют люфты в месте крепления.

• Требуемый запас прочности стеллажей - 25 %.

Все элементы изготовлены и испытаны согласно ГОСТу с 25% - ым запасом прочности.

• Простота и доступность сборки - отсутствуют саморезы и болты.

Простые штекерные соединения позволяют осуществлять быстрый и не требующий больших затрат монтаж. В конструкции стеллажа отсутствуют саморезы и болты, тем самым монтаж стеллажей занимает минимум времени.
